產品概述

H3C S5500V2-EI 系列交換機是新華三技術有限公司（以下簡稱 H3C 公司）自主開發的三層千兆以太網交換機產品，是為要求具備高性能、高端口密度且易于安裝的網絡環境而設計的智能型可網管交換機?；跇I(yè)界領先的高性能硬件架構和 H3C 先進的Commware V7 軟件平臺開發。支持 IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的 IPv6 時代，H3C S5500V2-EI 系列以太網交換機提供 10/100/1000Base-T 自適應以太網端口或 10GE SFP+光口，并通過子卡可支持 10GE SFP+口、40GE QSFP+ 光口。在企業網中，可以作為接入設備提供千兆到桌面應用，或作為中小企業的核心；在城域網或者行業用戶中，向下可以提供千兆接入最終用戶或匯接低端交換機，向上可以通過萬兆或 40GE 光纖或者鏈路聚合匯聚到核心交換機。支持豐富及完善的管理特性， 簡化部署安裝，優化運維管理。

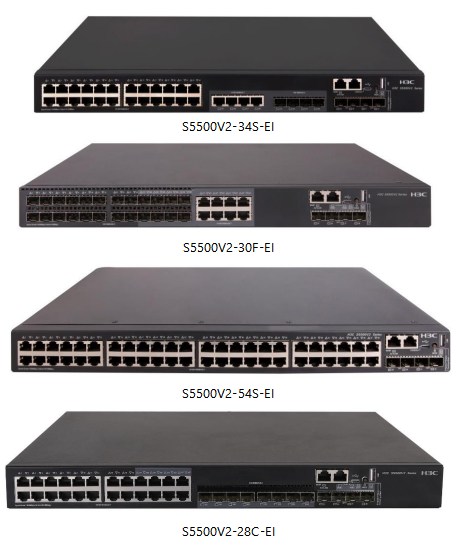

H3C S5500V2-EI 系列以太網交換機目前包含如下型號：

l S5500V2-34S-EI：28 個 10/100/1000TX 以太網端口（含 4Combo 口)，2 個SFP 千兆端口+2 個 1/10G BASE-X SFP PLUS 萬兆端口，2 個 QSFP PLUS 40G 端口；

l S5500V2-30F-EI：24 個SFP 千兆端口，8 個 Combo 口，4 個 1/10G BASE-X SFP PLUS 萬兆端口，1 個擴展槽位；

l S5500V2-54S-EI：48 個 10/100/1000TX 以太網端口，2 個 SFP 千兆端口，2*1/10G BASE-X SFP PLUS 萬兆端口，2 個QSFP PLUS 40G 端口；

l S5500V2-28C-EI: 24 個 10/100/1000BASE-T 端口(含 8 Combo 口),4 個 1G/10GBASE-X SFP Plus 端口,1 個 Slot；

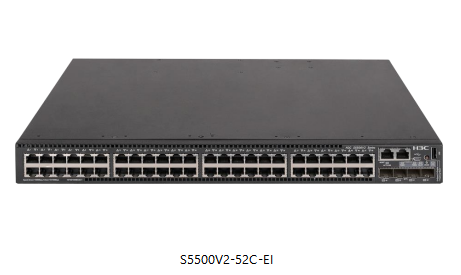

l S5500V2-52C-EI: 48 個 10/100/1000BASE-T 端口,4 個 1G/10GBASE-X SFP Plus 端口,1 個 Slot；

產品特點

豐富的網絡接口

H3C S5500V2-EI 支持豐富的網絡接口，主機全部固萬兆端口，提供最高性價比端口組合，實現最低成本的互聯方案，滿足用戶 1： 1 無收斂網絡部署需求；主機固化千兆光、電組合口，滿足不同場景、不同業務的需求，同時擁有大容量的 40G 端口，實現高密、高性能端口擴展能力，滿足大型網絡匯聚或中小網絡核心部署需求，以及對于光電混合組網的配置需求。

H3C S5500V2-EI 全光口交換機支持擴展插槽，支持豐富、靈活的端口擴展板卡，包括 2 端口 40G、2 端口萬兆 SFP Plus、8 端口萬兆 SFP Plus、4 端口千兆電口+6 端口 SFP（2*Combo）等，實現高密、高性能端口擴展能力，保護用戶投資，降低網絡擴容成本。

IRF2（第二代智能彈性架構）

H3C S5500V2-EI 系列交換機支持 IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF 可以為用戶帶來以下好處：

簡化管理 IRF 架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF 形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開 IRF 架構時可以實現“熱插拔”， 不影響其他設備的正常運行。

高可靠  IRF 的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF 系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF 系統由多臺成員設備組成，一旦 Master 設備故障，系統會迅速自動選舉新的 Master，以保證通過系統的業務不中斷，從而實現了設備級的 1：N 備份；IRF 系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現 1：N 的協議可靠性。

高性能  對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而 IRF 系統的性能和端口密度是 IRF 內部所有設備性能和端口數量的總和。因此，IRF 技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

完備的安全控制策略

H3C S5500V2-EI 系列交換機支持 EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

H3C S5500V2-EI 系列交換機支持集中式 MAC 地址認證、802.1x 認證、Portal 認證、支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合 H3C 公司的 iMC 系統對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S5500V2-EI 系列交換機提供增強的 ACL 控制邏輯，支持超大容量的入端口和出端口 ACL，并且支持基于 VLAN 的 ACL 下發， 在簡化用戶配置過程的同時，避免了 ACL 資源的浪費。另外，S5500V2-EI 系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

H3C S5500-EI 交換機支持端口隔離功能，即便是在同一 VLAN 內，也可以實現端口之間的隔離，從而避免廣播風暴和病毒在 VLAN 內地擴散從而影響所有端口。支持 MAC 地址學習限制和安全 MAC 地址功能，可以保證只有真正的業務主機才能夠接入網絡，而其他新接入主機即使連接到交換機上也無法獲取地址并連通網絡。

多層次的安全保護

S5500V2-EI 系列交換機具備設備級和鏈路級的多重可靠性保護。

S5500V2-EI 全光口交換機，支持可插拔交、直雙電源模塊、以及可插拔雙風扇可靠性設計，可以根據實際環境的需要靈活配置交流或直流電源模塊，此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了更高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括 LACP/STP/RSTP/MSTP/Smart Link/RRPP 快速環網保護機制等保護協議，支持 IRF2 智能彈性架構，支持 1：N 冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展

豐富的 QoS 策略

H3C S5500V2-EI 系列交換機支持支持 L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 端口號、協議類型、VLAN 的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置， 支持 SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR 三種模式。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。

出色的管理特性

H3C S5500V2-EI 系列交換機支持豐富的管理接口，例如 Console 口、micro usb 口、帶外網管口，支持 SNMPv1/v2/v3（Simple Network Management Protocol），可支持 Open View  等通用網管平臺以及 iMC  智能管理中心。支持 CLI  命令行，Web  網管， TELNET，使設備管理更方便，并且支持 SSH2.0 等加密方式，使得管理更加安全。

H3C S5500V2-EI 系列交換機支持 SPAN/RSPAN 鏡像和多個鏡像觀察端口，可以對網絡流量進行分析以采取相應管理維護措施， 使原本不可見的網絡業務應用流量變得一目了然，可以為用戶提供多種網流分析報表，幫助用戶及時優化網絡結構，調整資源部署。

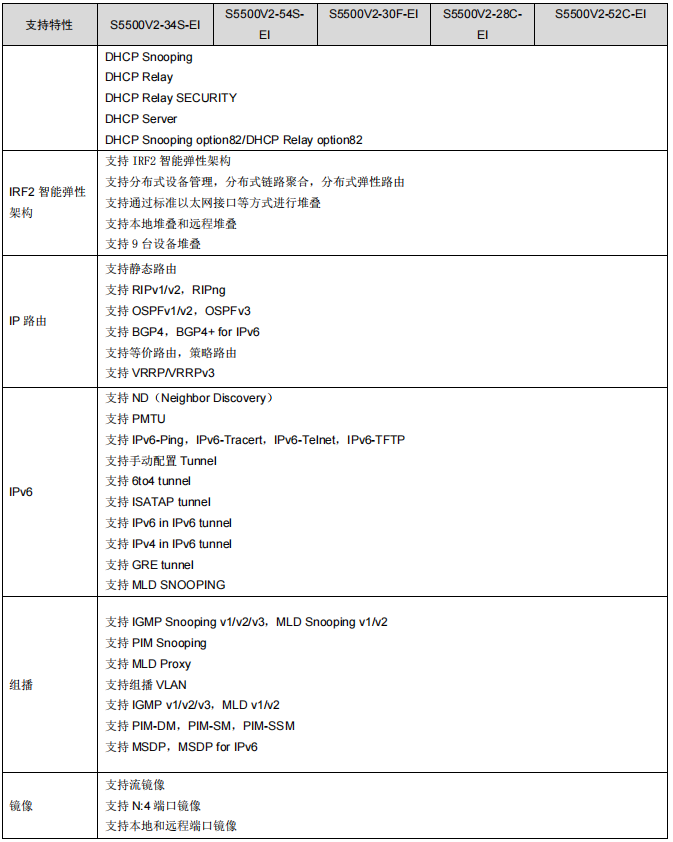

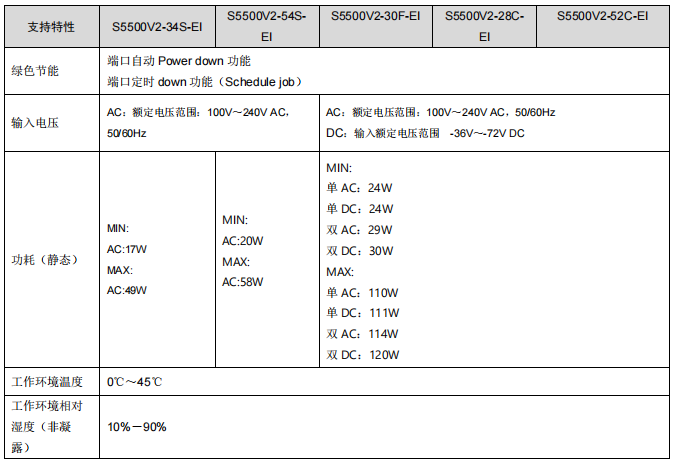

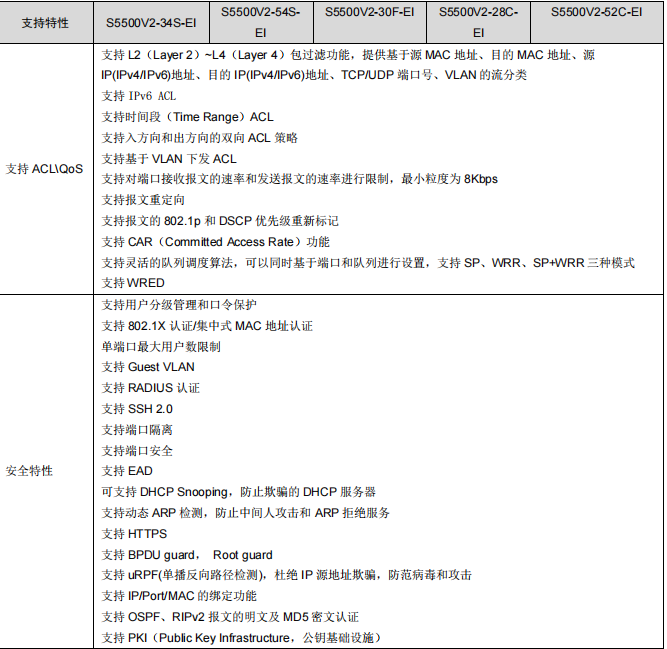

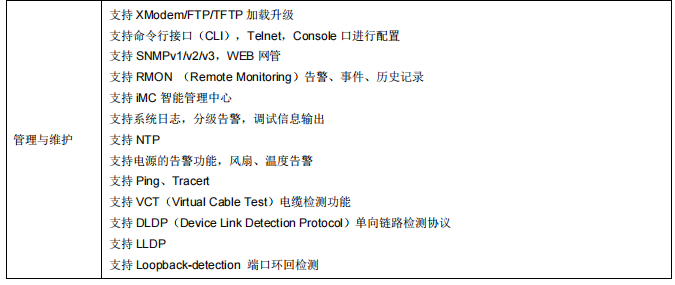

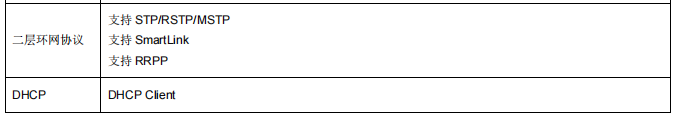

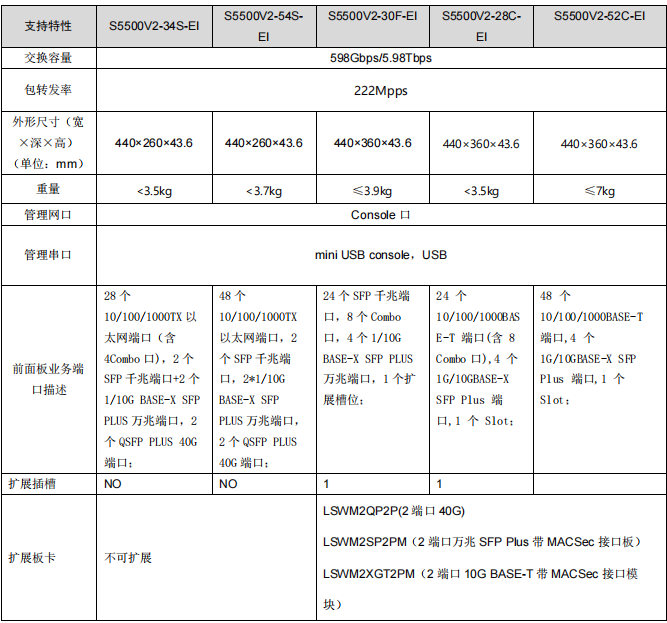

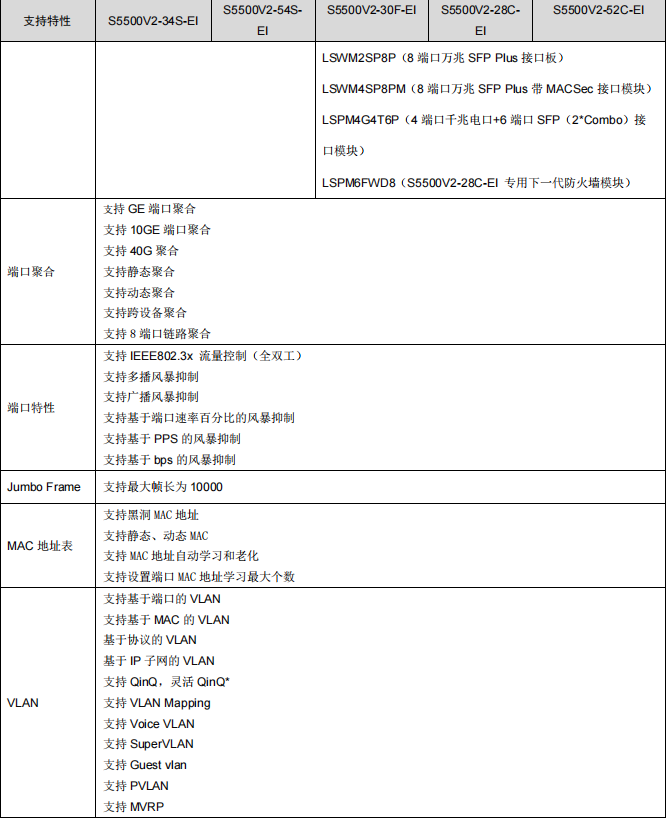

產品規格

典型組網

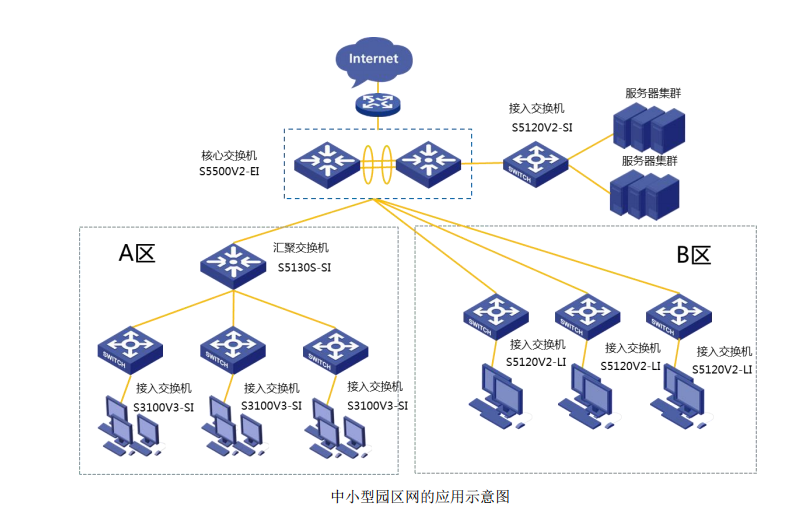

中小型園區網解決方案

H3C S5500V2-EI 系列交換機可以在中小企業網絡中作為核心交換機使用，兩臺 S5500V2-EI 系列以太網交換機可以做虛擬化，并且不僅可以提供網絡所需的二三層線速轉發性能，還支持豐富的訪問控制策略，實現終端接入安全。是中小型園區網作為核心設備的不二選擇。

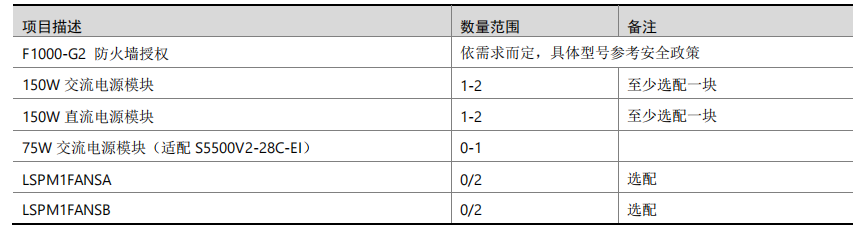

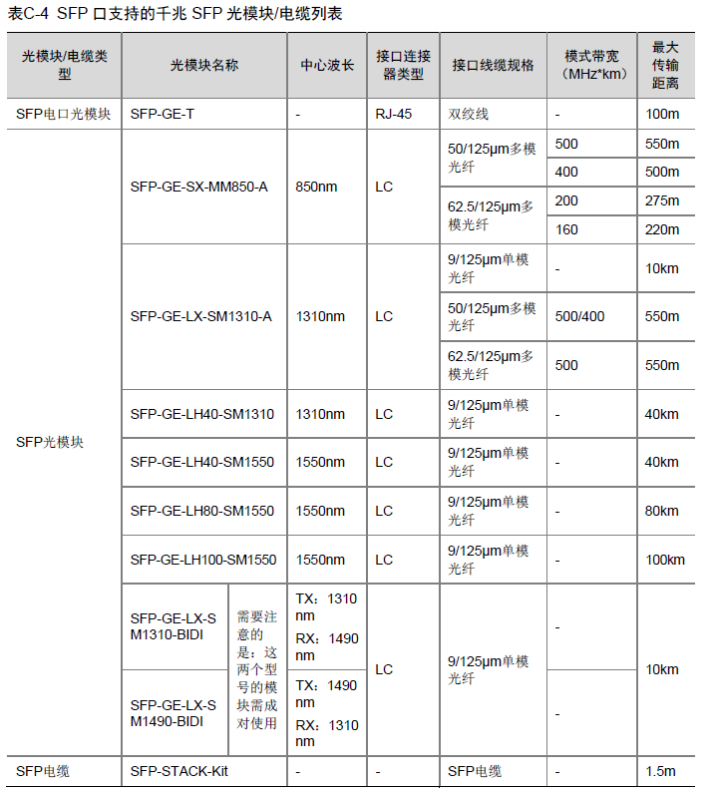

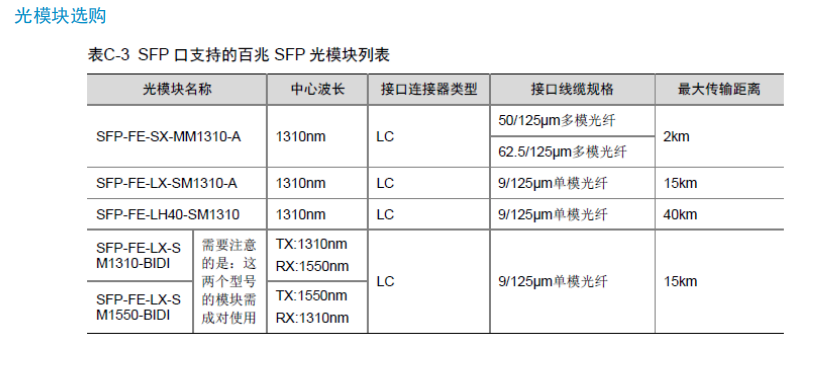

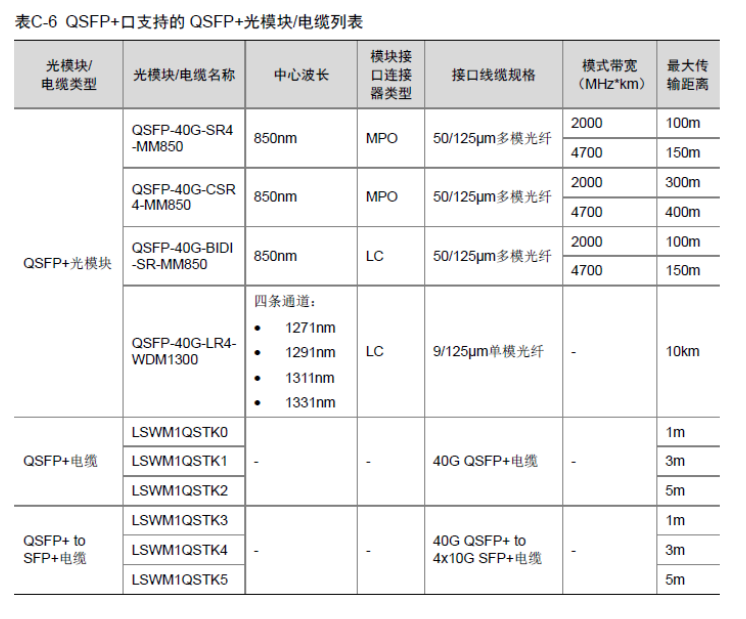

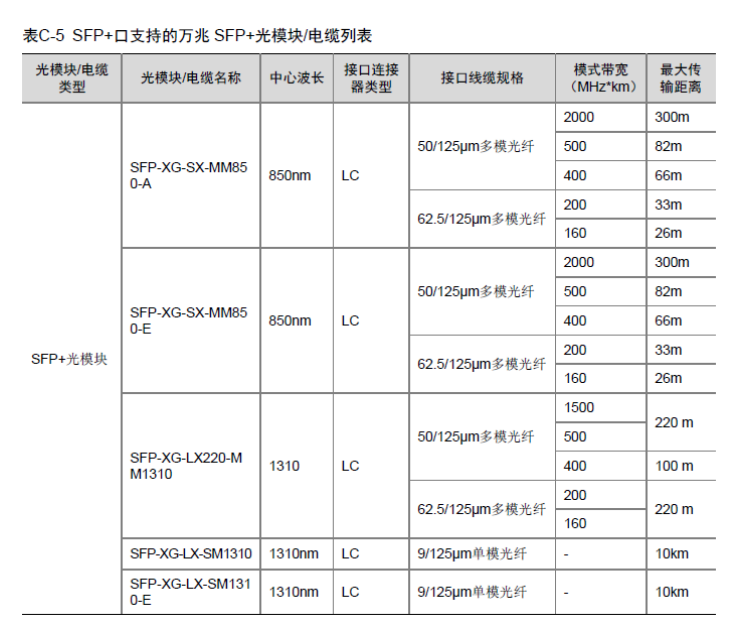

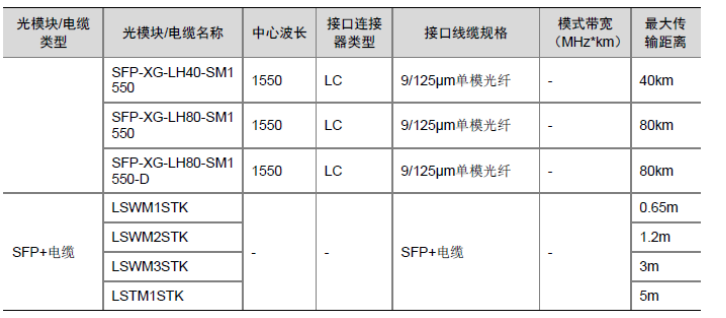

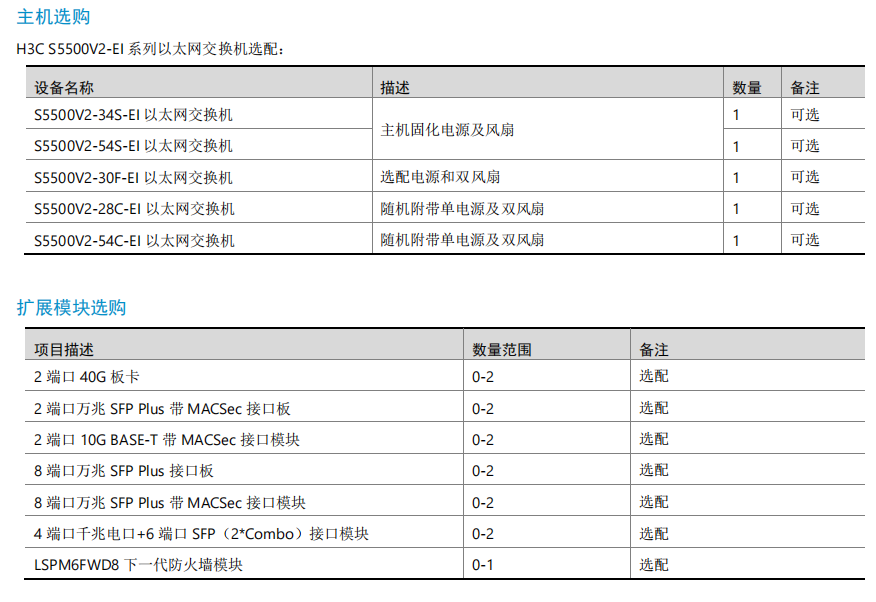

選配信息
