產品概述

H3C S6520-SI 系列交換機是新華三技術有限公司（以下簡稱H3C  公司）自主開發的三層萬兆以太網交換機產品，是為要求具備高性能、且易于安裝的網絡環境而設計的智能型可網管交換機。

S6520-SI 系列以太網交換機提供 1GE/10GE/40GE 光口，在企業網中，可以作為接入設備提供萬兆到桌面應用，或作為中小企業的核心；在城域網或者行業用戶中，向下可以提供千兆/萬兆接入最終用戶或匯接低端交換機，向上可以通過萬兆或 40G 鏈路聚合匯聚到核心交換機。

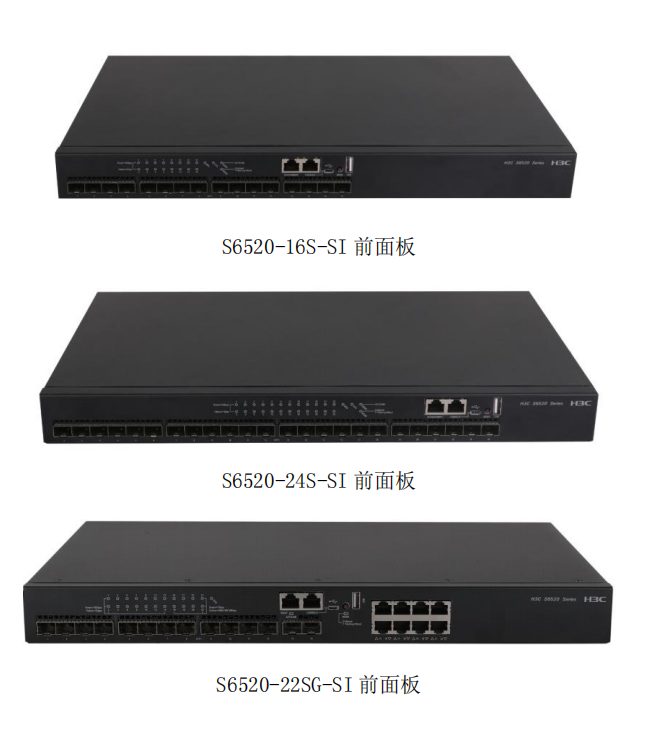

H3C S6520-SI 系列交換機目前包含以下型號： H3C S6520-16S-SI：16 個 1/10G SFP Plus 端口; H3C S6520-24S-SI：24 個 1/10G SFP Plus 端口;

H3C S6520-22SG-SI：8 個 GE 端口+14 個 1/10G SFP Plus 端口; H3C S6520-30SG-SI：8 個 GE 端口+22 個 1/10G SFP Plus 端口;

H3C S6520-26Q-SI：24 個 1/10G SFP Plus 端口+2 個 QSFP Plus 端口;

產品特點

高密萬兆接入

隨著用戶端帶寬不斷提高，交換機需要提供更高的轉發性能和萬兆端口擴展能力。 S6520-SI 系列交換機可以提供從千兆到

40G 的光端口，提供強大的轉發性能及大容量交換服務。

IRF2（第二代智能彈性架構）

S6520-SI 系列交換機支持 IRF2（第二代智能彈性架構）技術，將多臺設備虛擬化為一臺邏輯設備，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：

擴展性：IRF2  技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP   管理，同步升級的優點，同時大大降低系統擴展的成本。

可靠性：通過路由熱備份技術，在整個 IRF 組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF 組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。

分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。

可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

豐富的特性

S6520-SI    系列交換機采用固定電源設計，采用模塊化軟件平臺，可根據需求靈活的增加及刪減相關的軟件功能模塊。通過精細的物理結構及軟件流程優化，大幅度降低了端到端的包處理時延。

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術 Openflow 通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。

S6520-SI 系列交換機支持 VXLAN (Virtual Extensible LAN，虛擬擴展局域網)， VXLAN 通過將虛擬機發出的數據包封裝在UDP 中，并使用物理網絡的 IP/MAC 作為 outer-header 封裝后在物理 IP 網上傳輸，到達目的地后由隧道終結點解封并將數據發送給目標虛擬機，解決了地理分散的數據中心之間遠距離虛擬機遷移問題。

S6520-SI 系列交換機支持支持 ISSU（不中斷業務升級）、OAM（操作、管理和維護），充分滿足了網絡對設備高性能、易管理及綠色節能的需要。

完善的安全控制策略

H3C S6520-SI 系列交換機支持 AAA，RADIUS 認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；支持配合 H3C 公司的 iMC 平臺對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S6520-SI 系列交換機提供增強的 ACL 控制邏輯，支持大容量的入端口和出端口 ACL，并且支持基于 VLAN 的 ACL 下發，在簡化用戶配置過程的同時，避免了 ACL 資源的浪費。

多重可靠性保護

H3C S6520-SI 系列交換機還具備設備級和鏈路級的多重可靠性保護。采用過流保護、過壓保護和過熱保護技術。

支持電源故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速。

出色的管理性

H3C S6520-SI 系列交換機支持豐富的管理接口，例如 Console、帶外網口、USB 口，支持 SNMPv1/V2/v3，支持 iMC 智能管理中心。支持 CLI 命令行，TELNET 及 FTP 配置，支持 OAM，使設備管理更方便，并且支持 SSH2.0、SSL 等加密方式，使得管理更加安全。

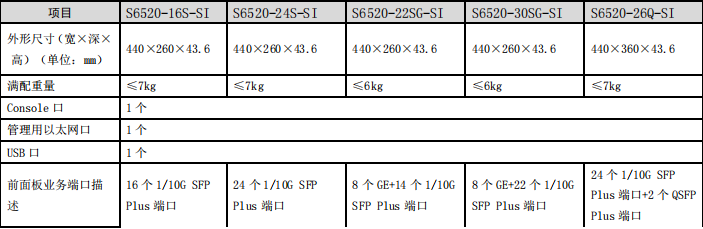

產品規格

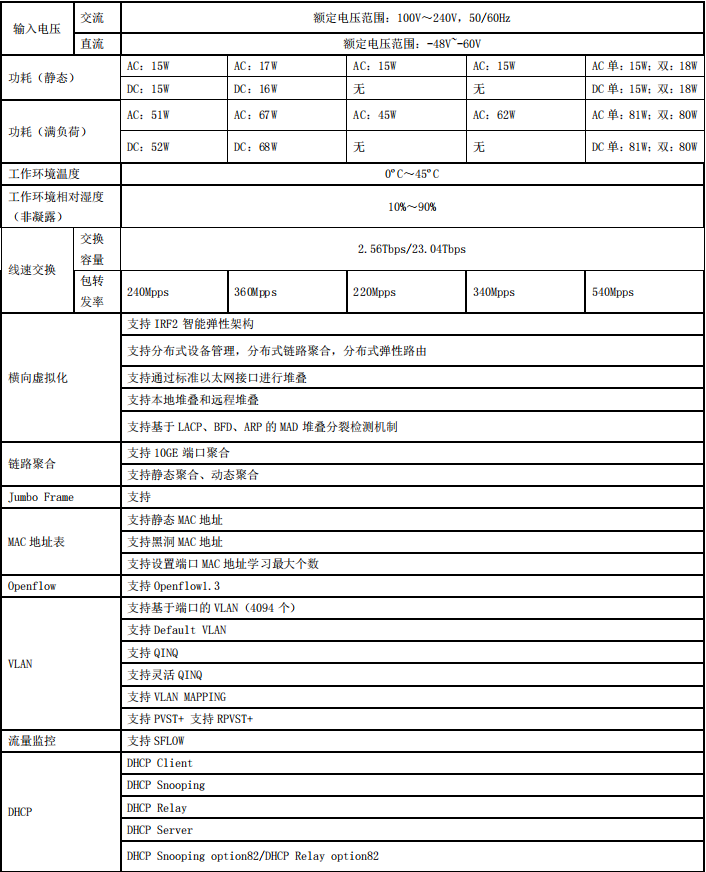

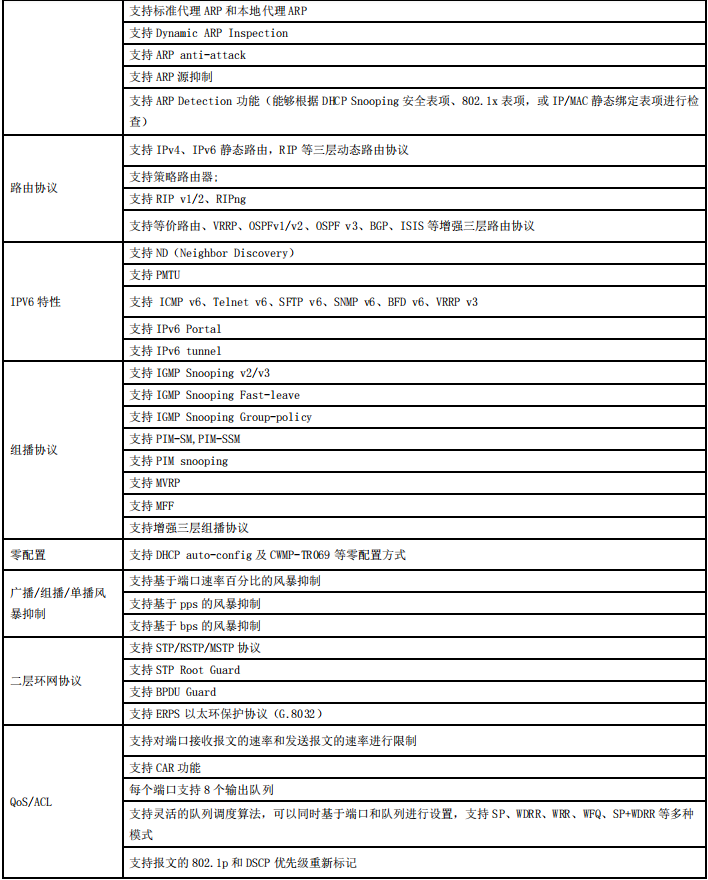

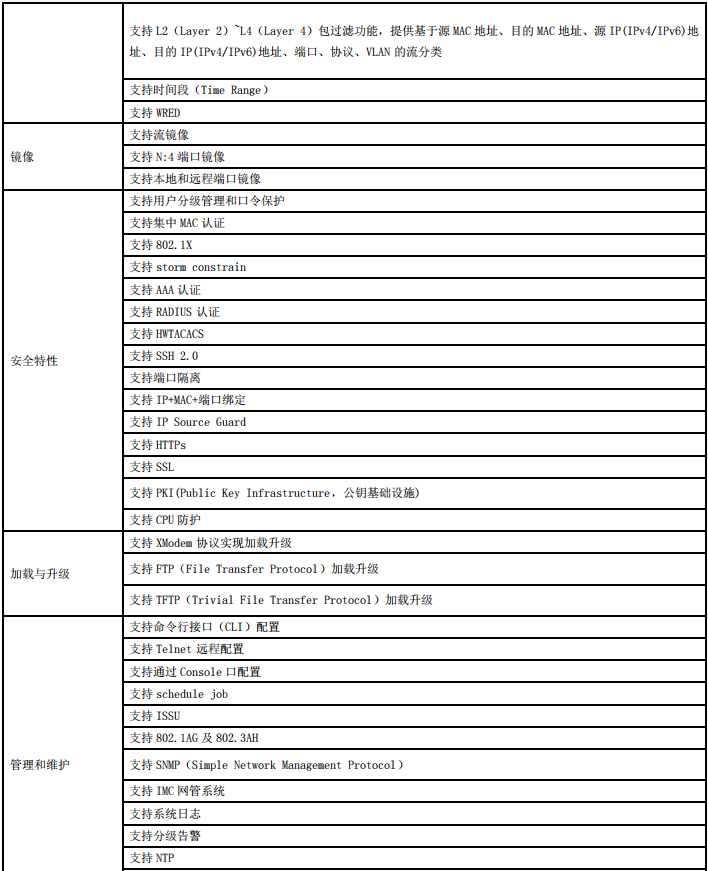

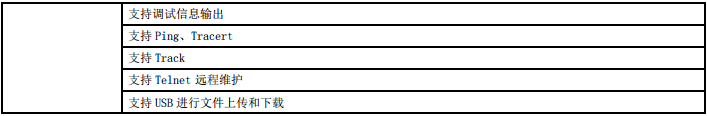

S6520-SI 系列系統特性

典型組網

H3C  S6520-SI   系列以太網交換機為萬兆接入交換機，下行能夠提供千兆、萬兆接口，組網方式靈活，可以應用于校園網絡的千兆到桌面的接入，以及用于數據中心服務器群的連接。下面是幾種典型的組網方式。

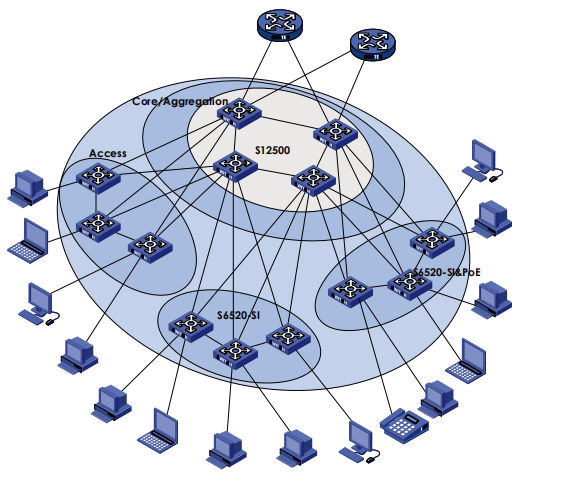

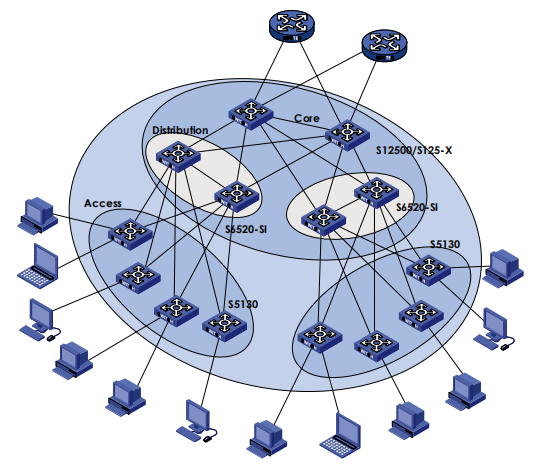

組網應用一：匯聚層設備

在校園網中，H3C S6520-SI 系列以太網交換機可作為匯聚層交換機，提供了高性能、大容量的交換服務。S6520-SI 支持千兆到 40G 端口，下掛 S5130 各系列（帶固定萬兆上行的千兆設備）實現 GE/10G 的匯聚。

在企業網/園區網匯聚層應用

組網應用二：接入層設備

H3C S6520-SI 系列以太網交換機可作為接入層交換機，為用戶提供了高接入帶寬和高端口密度。

訂購信息

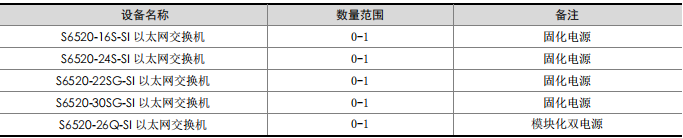

主機選購

線纜選購

SFP 模塊選購

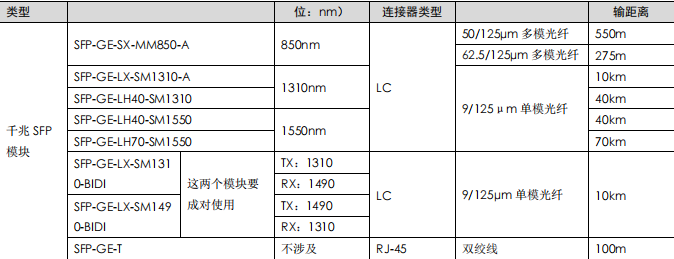

1000M SFP 模塊選購一覽表

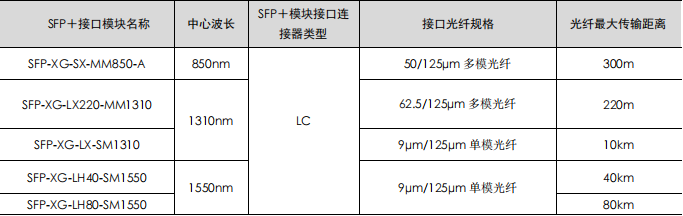

SFP+光模塊選購

SFP＋光模塊選購一覽表
