產品概述

H3C S5560-EI 系列交換機是新華三技術有限公司最新推出的高性能融合以太網交換機產品，基于業界優秀的高性能硬件架構和 H3C 先進的 Comware V7 軟件平臺開發，同時基于強大的統一交換平臺，實現有線無線的無縫融合。H3C S5560-EI 系列交換機可集成無線控制功能，實現接入層無線/有線本地轉發，消除無線控制帶寬瓶頸，擴大無線部署規模，節省用戶投資成本。

H3C S5560-EI 系列交換機實現業界 1U 設備較高的端口密度以及靈活的端口擴展能力，主機均固化 4 端口萬兆光，可同時擴展高密萬兆及 40G 端口，支持高密、高性能端口上行能力。

H3C S5560-EI 系列支持可插拔雙電源、可插拔雙風扇結構設計，實現硬件級的高可靠保障，同時支持 MACsec 硬件加密功能，包括用戶數據加密、數據幀完整性檢查及數據源真實性校驗，為用戶提供安全的無連接 MAC 層數據發送和接收服務。

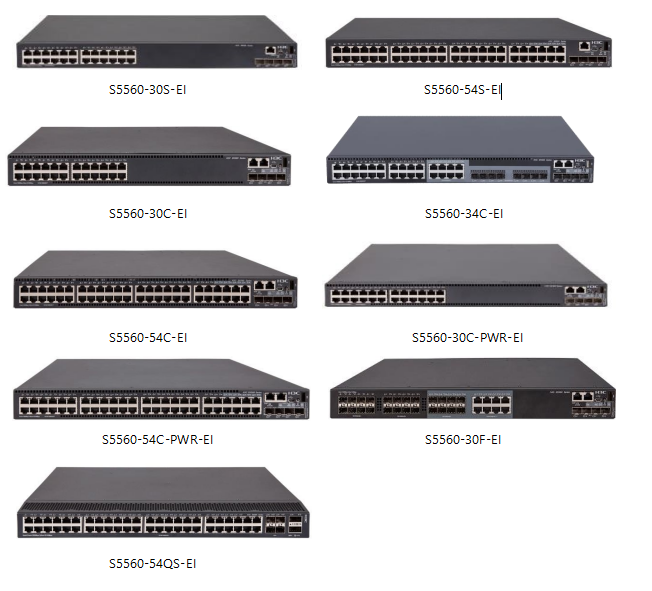

H3C S5560-EI 系列以太網交換機目前包含如下型號：

S5560-30S-EI：24 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，2 個 40G QSFP+端口； S5560-54S-EI：48 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，2 個 40G QSFP+端口；

S5560-30C-EI：24 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電 源模塊槽位；

S5560-34C-EI：28 個 10/100/1000BASE-T 端口，其中 8 個 combo 口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電源模塊槽位；

S5560-54C-EI：48 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電源模塊槽位；

S5560-30C-PWR-EI：24 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電源模塊槽位；

H3C S5560-54C-PWR-EI：48 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電源模塊槽位；

S5560-30F-EI：24 個 SFP 端口，8 個 10/100/1000BASE-T (Combo)端口，4 個 10G/1G BASE-X SFP+端口，1 個端口擴展槽位，2 個風扇模塊槽位，2 個電源模塊槽位；

H3C S5560-54QS-EI：48 個 10/100/1000BASE-T 端口，4 個 10G/1G BASE-X SFP+端口，2 個 40G QSFP+端口，2 個風扇模塊槽位，2 個電源模塊槽位；

產品特點

高性能端口擴展能力

 H3C S5560-EI 系列交換機主機均固化 4 個萬兆光端口，提供高性價比端口組合，實現較低成本的互聯方案，滿足用戶 1：1 無收斂網絡部署需求；

H3C S5560-EI 系列交換機支持豐富、靈活的端口擴展板卡，包括 8 端口萬兆光/電擴展板卡，2 端口萬兆光/電接口板卡，以及 2 端口 40G 擴展板卡，整機最大支持 12 個萬兆端口或 2 個 40G 端口，實現高密、高性能端口擴展能力，滿足大型網絡匯聚或中小網絡核心部署需求，以及對于光電混合組網的配置需求。

開放多業務架構（OAP 插卡）

H3C S5560-EI 系列交換機基于 H3C 的開放業務架構（OAA），不僅可以提供傳統交換機的的功能，而且可以集成包括 FW 等高性能

OAP 模塊插卡，使 S5560EI 交換機成為一個融合的多業務的承載平臺。

高性能 IPv4/IPv6 業務能力

H3C S5560-EI 系列交換機實現基于硬件的 IPv4/IPv6 雙棧平臺，支持多種隧道技術，豐富的 IPv4 和 IPv6 三層路由協議、組播技術以及策略路由機制，為用戶提供完善的 IPv4/IPv6 解決方案。

IRF2（第二代智能彈性架構）

H3C S5560-EI 系列交換機支持 IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備， 也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF 可以為用戶帶來以下好處：

簡化管理 IRF 架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF 形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開 IRF 架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF 的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF 系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF 系統由多臺成員設備組成，一旦 Master 設備故障，系統會迅速自動選舉新的 Master，以保證通過系統的業務不中斷，從而實現了設備級的 1：N 備份；IRF 系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現 1：N 的協議可靠性。

高性能  對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而 IRF 系統的性能和端口密度是 IRF 內部所有設備性能和端口數量的總和。因此，IRF 技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

IRF3（第三代智能彈性架構）

S5560-EI 系列產品可以在縱向維度上支持異構虛擬化，與核心或者匯聚設備通過 IRF3 技術形成一臺縱向邏輯虛擬設備，相當于把一臺盒式設備作為一塊遠程接口板加入主設備系統，以達到擴展 I/O 端口能力和進行集中控制管理的目的。IRF3 技術可以簡化管理，大幅度降低網絡管理節點；簡化布線，二層變?yōu)橐粚?，?jié)省橫向連接線纜；最終實現數據轉發平面虛擬化，便于簡化業務部署和自動編排。并且可以從 CB 設備獲取包括 TRILL 在內的各種網絡功能。

SDN（軟件定義網絡）

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術 Openflow 通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。

S5560-EI 系列交換機支持大規格流表，配合 H3C SDN controller 可輕松實現大規模二層架構組網并為現有網絡提供了快速添加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。

多業務支持能力

H3C S5560-EI 系列交換機均支持 Multi-VRF 特性，可以作為 MCE 設備使用；支持三層的 MPLS VPN 和二層的 MPLS VPN（Martini、Kompella）,與 H3C MPLS VPN Manager 配合，實現圖形化的 MPLS 部署與維護。 全面支持 VPLS 特性，提供端到端二層 VPN 接入方案，支持 MPLS/VPLS 全線速轉發，滿足 VPLS 規模部署要求。

H3C S5560-EI PWR 款型支持 PoE（Power over Ethernet）技術，通過以太網對所連接的設備（如 IP Phone, Wireless AP 等）進行遠程供電，從而使得不必在使用現場為設備部署單獨的電源系統，能夠極大地減少部署終端設備的布線和管理成本。

可視化能力

H3C S5560-EI 系列交換機支持 Telemetry 技術，可通過 GRPC 協議將交換機的實時資源信息與告警信息上送至運維平臺，運維平臺針對實時數據進行分析，可實現網絡質量回溯，故障排查，風險預警，架構優化等功能，精確保障用戶體驗。

完備的安全控制策略

 H3C S5560-EI 系列交換機支持 EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡的安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

H3C S5560-EI 系列交換機支持集中式 MAC 地址認證、802.1x 認證、PORTAL 認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合 H3C 公司的 iMC 系統對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S5560-EI 系列交換機提供增強的 ACL 控制邏輯，支持超大容量的入端口和出端口 ACL，并且支持基于 VLAN 的 ACL 下發，在簡化用戶配置過程的同時，避免了 ACL 資源的浪費。另外，S5560-EI 系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

多重可靠性保護

S5560-EI 系列交換機具備設備級和鏈路級的多重可靠性保護。

S5560-EI 系列交換機，支持可插拔交、直雙電源模塊、以及可插拔雙風扇可靠性設計，可以根據實際環境的需要靈活配置交流或直流電源模塊，此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了更高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括 LACP/STP/RSTP/MSTP/Smart Link/RRPP 快速環網保護機制等保護協議，支持 IRF2 智能彈性架構，支持 1：N 冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展

MACsec 硬件加密

Macsec 是一種非常適合于以太網的 Hop by Hop 的鏈路層安全協議，它實現如下三個功能：

1) 報文加密：通過加密算法和密鑰，將明文變成亂碼的密文，即使被竊聽也難以解密。

2) 防重放攻擊：防止黑客截獲目的主機接收的報文，再次發送給目的主機，達到欺騙目的主機的目的，比如身份認證。

3) 防篡改：防止黑客隨意篡改原始報文內容，實現不可告人的目的。

macsec 的實現分兩種模式：

1） 面向主機模式：用于終端接入網絡的第一跳保護。

2） 面向設備模式:用戶設備之間互聯鏈路的保護。

H3C S5560-EI 系列交換機硬件集成 MACsec 安全加密功能，結合我司 inode 智能客戶端以及核心交換機（S10500、S75E）構建完整的 MACsec 解決方案；

豐富的 QoS 策略

H3C S5560-EI 系列交換機支持支持 L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 端口號、協議類型、VLAN 的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置， 支持 SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR、WFQ、WDRR 五種模式。支持 CAR（Committed Access Rate）功能，粒度最小達 8Kbps。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。

出色的管理性

H3C S5560-EI 系列交換機支持豐富的管理接口，例如 Console 口、mini usb 口、帶外網管口，支持 SNMPv1/v2/v3（Simple Network Management Protocol），可支持 Open View 等通用網管平臺以及 iMC 智能管理中心。支持 CLI 命令行，TELNET，使設備管理更方便，并且支持 SSH2.0 等加密方式，使得管理更加安全。

H3C S5560-EI 系列交換機支持 SPAN/RSPAN/ERSPAN 鏡像和多個鏡像觀察端口，可以對網絡流量進行分析以采取相應管理維護措施，使原本不可見的網絡業務應用流量變得一目了然，可以為用戶提供多種網流分析報表，幫助用戶及時優化網絡結構，調整資源部署。

專業的防雷功能

H3C S5560-EI 系列交換機采用專業的內置防雷技術，支持業界優秀的 8KV 業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

增強的以太網供電能力（PoE+）

H3C S5560-EI 系列交換機支持 802.3af/802.3at 增強的以太網供電功能，單端口最大 30W 的輸出功率，可以為 802.11n 的無線接入點，可視 IP 電話，大功率的監控?cái)z像頭以及更多的終端設備提供以太網供電能力，同時支持多種類型的 PoE 供電電源模塊，實現靈活 PoE 輸出能力，同時可以提供單機 1440W PoE 供電能力，實現 48 口端口 PoE+滿供電。

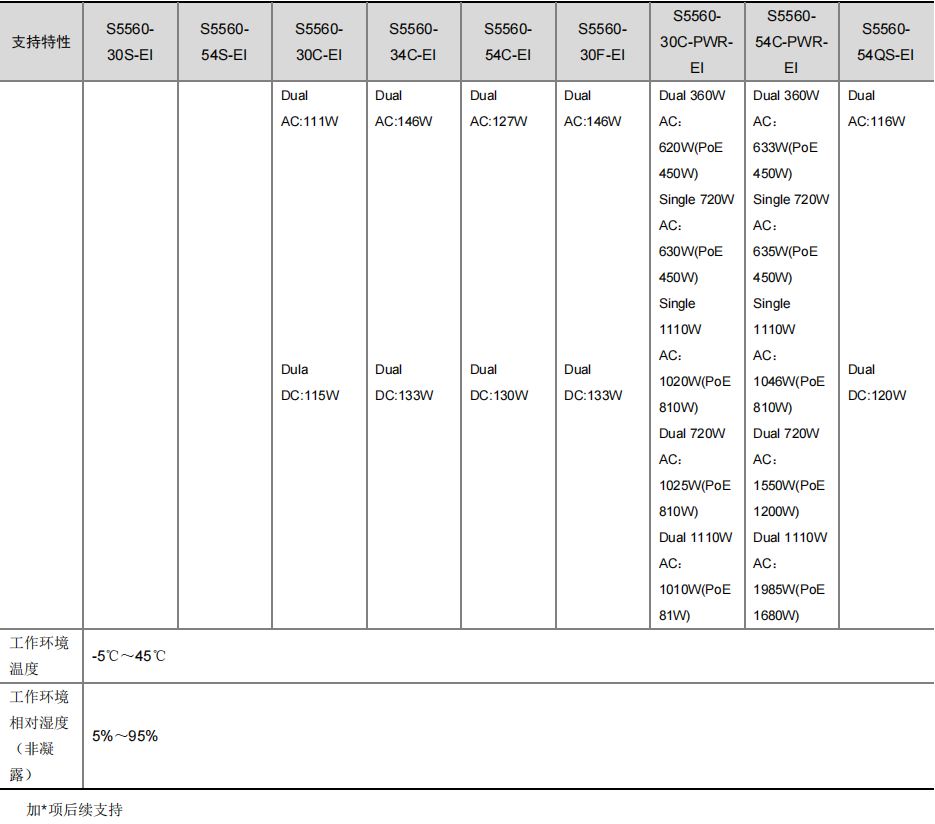

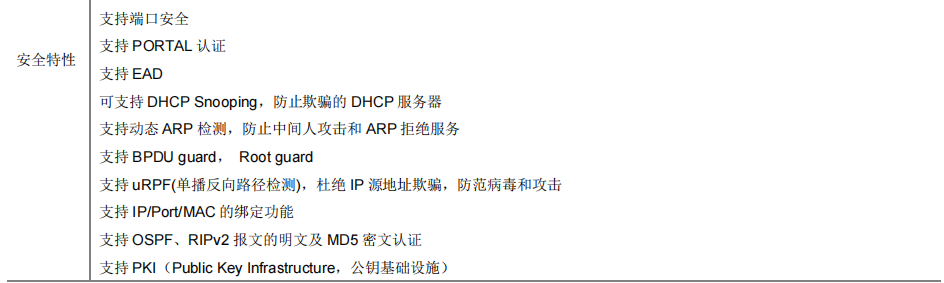

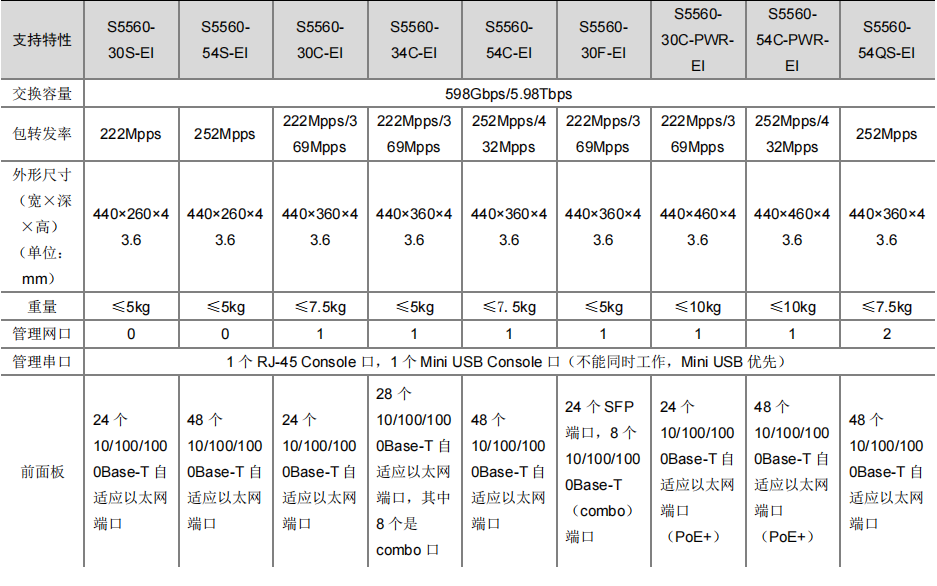

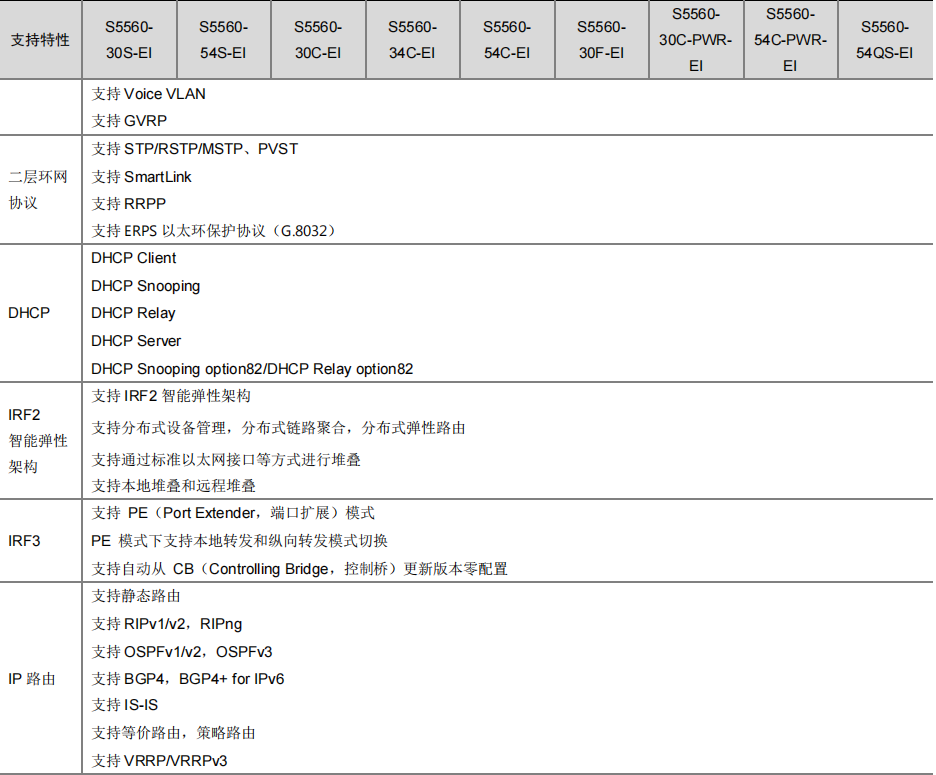

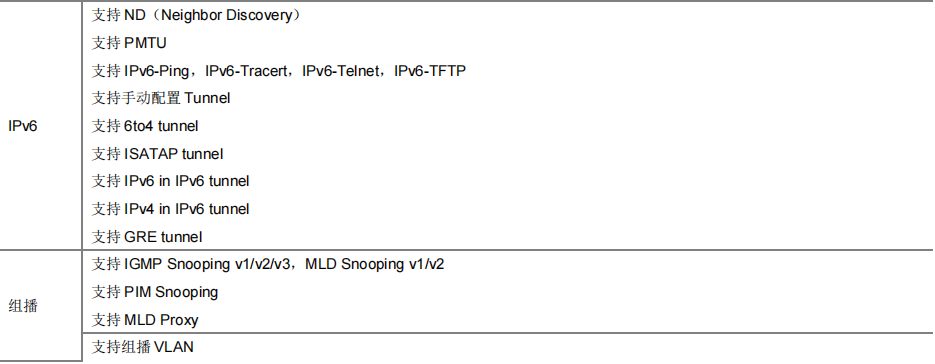

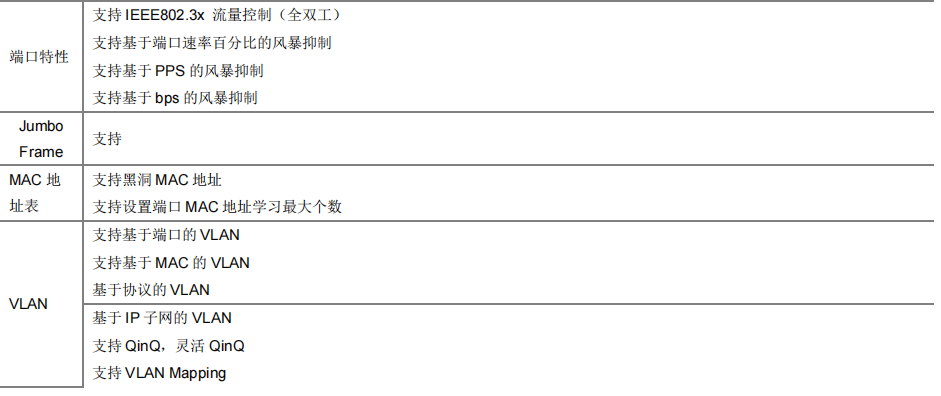

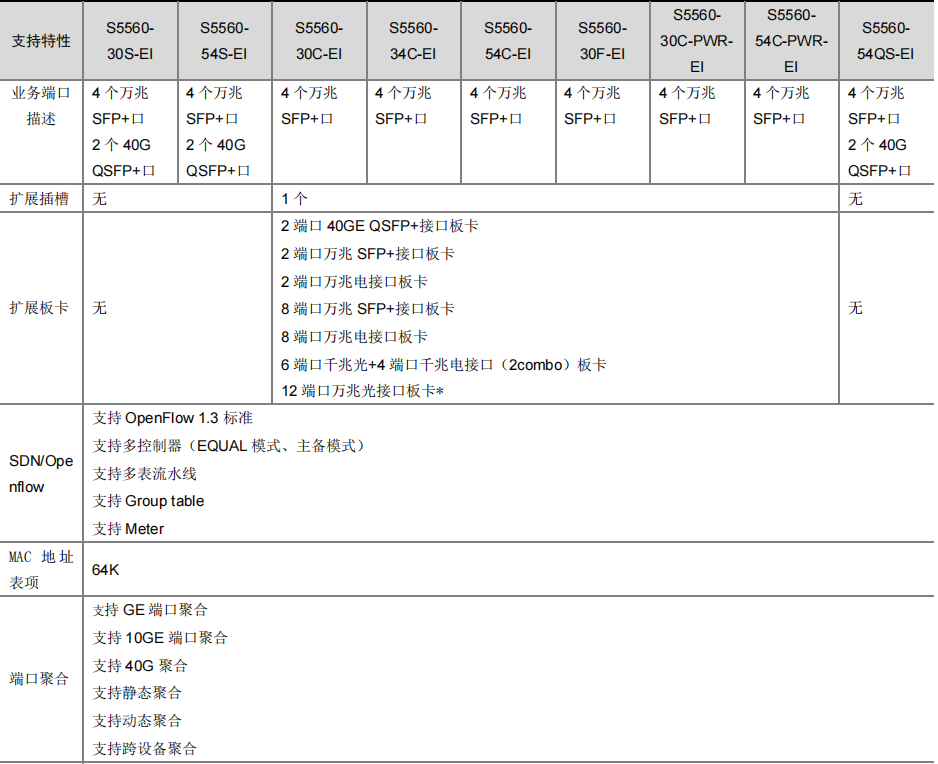

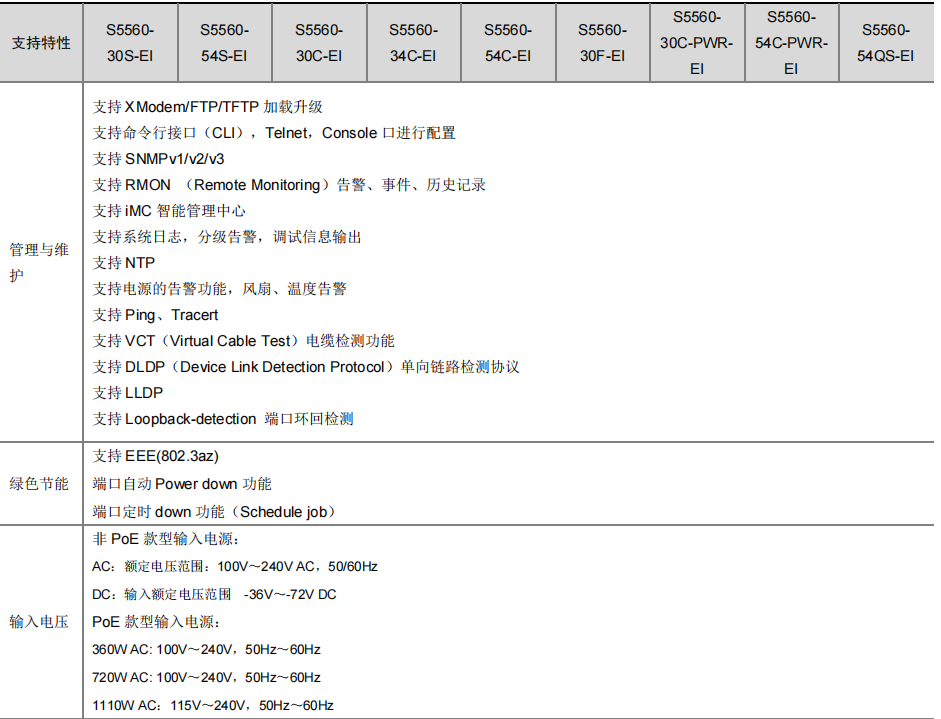

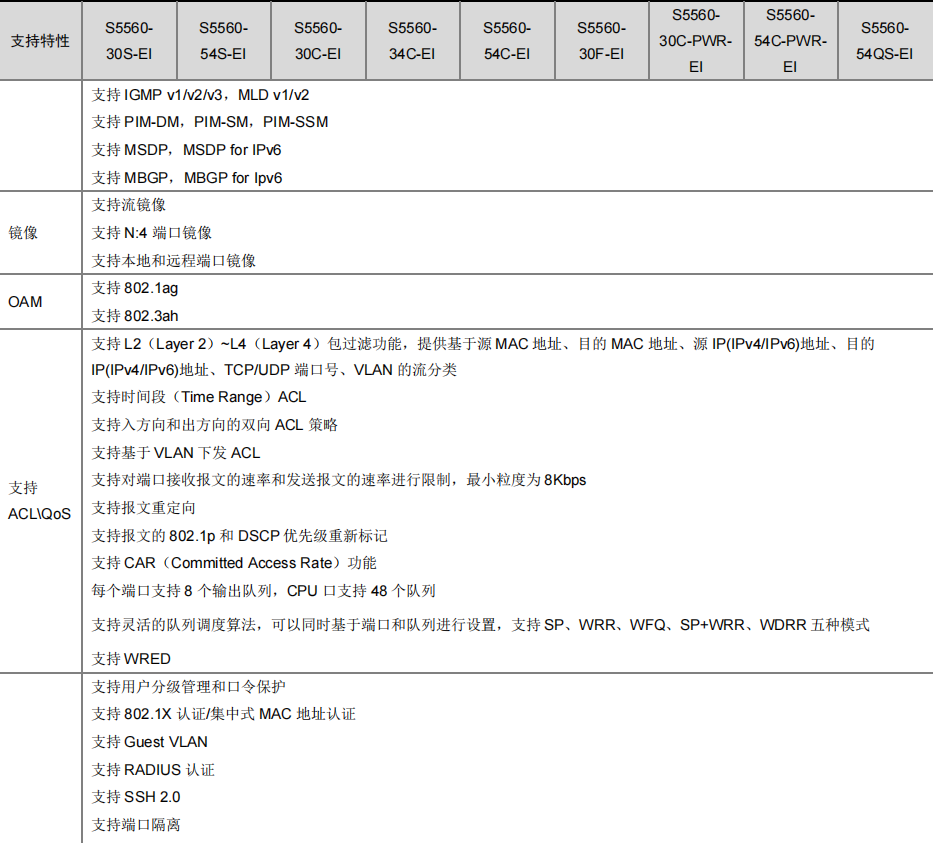

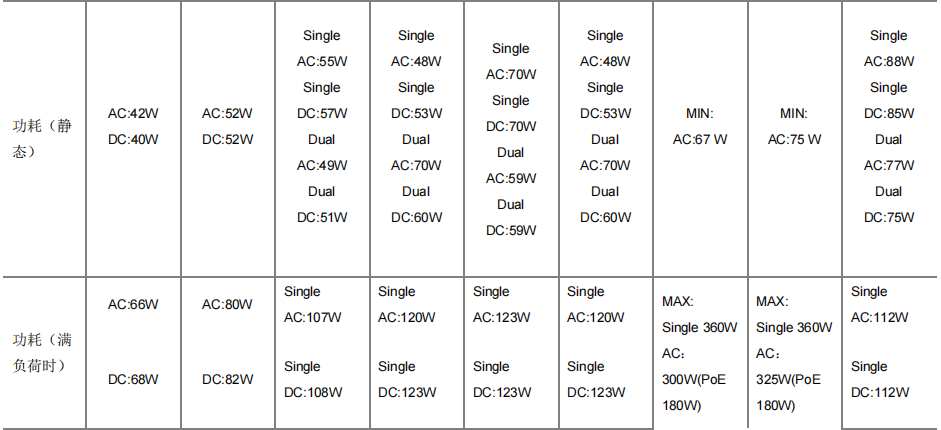

產品規格

組網應用

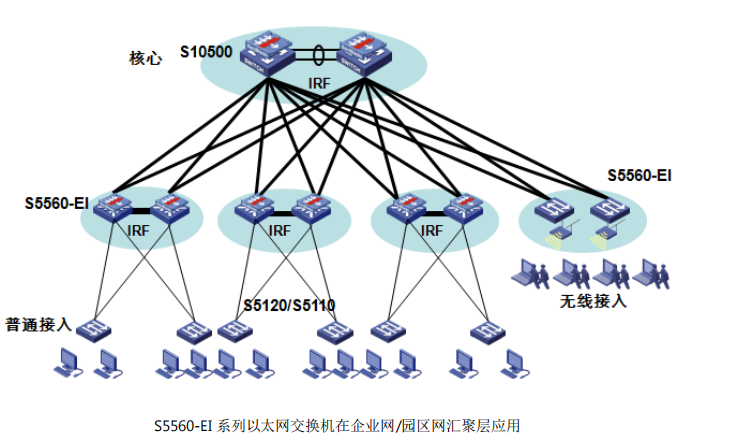

組網應用一：在大型園區網絡典型應用

在大中型企業或園區網中，S5560-EI 系列以太網交換機可作為匯聚層交換機，提供了高性能、大容量的交換服務，并支持 10GE/40G

的上行接口，為接入設備提供了更高的帶寬。

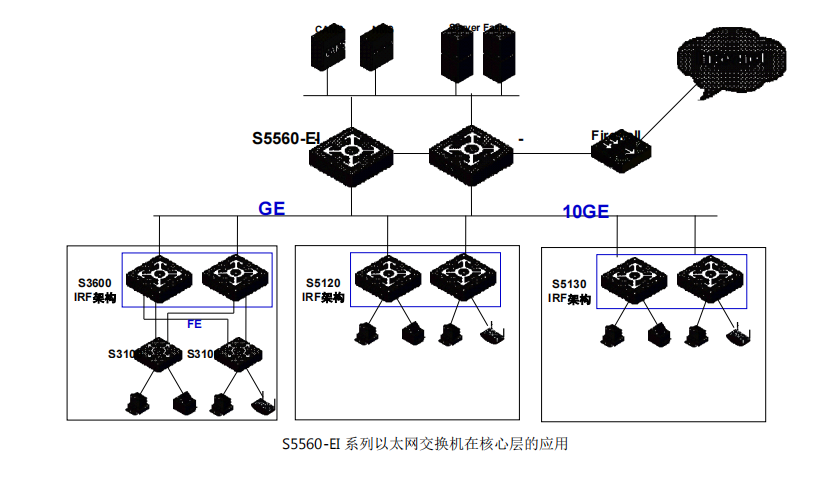

組網應用二：在中小型企業網絡典型應用

 H3C S5560-EI 系列交換機也可以在中小企業網絡中作為核心交換機，兩臺 S5560-EI 系列以太網交換機可以互相備份，并且不僅可以提供網絡所需的二三層線速轉發性能，還支持豐富的訪問控制策略，實現終端接入安全。

選配信息

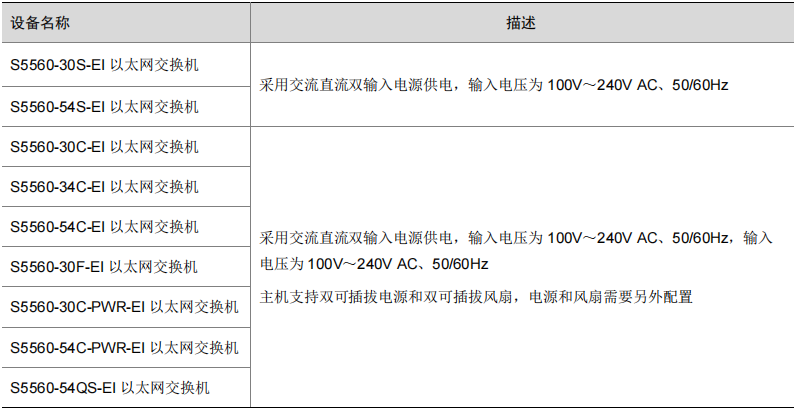

主機選購

H3C S5560-EI 系列以太網交換機選配：

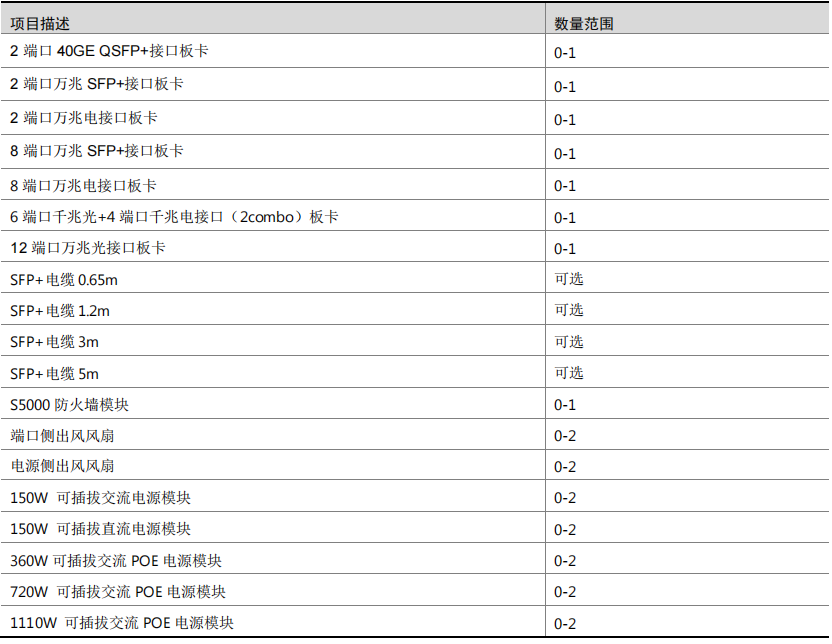

擴展模塊及線纜選購

H3C S5560-EI 系列以太網交換機萬兆擴展模塊、線纜及電源模塊選購：

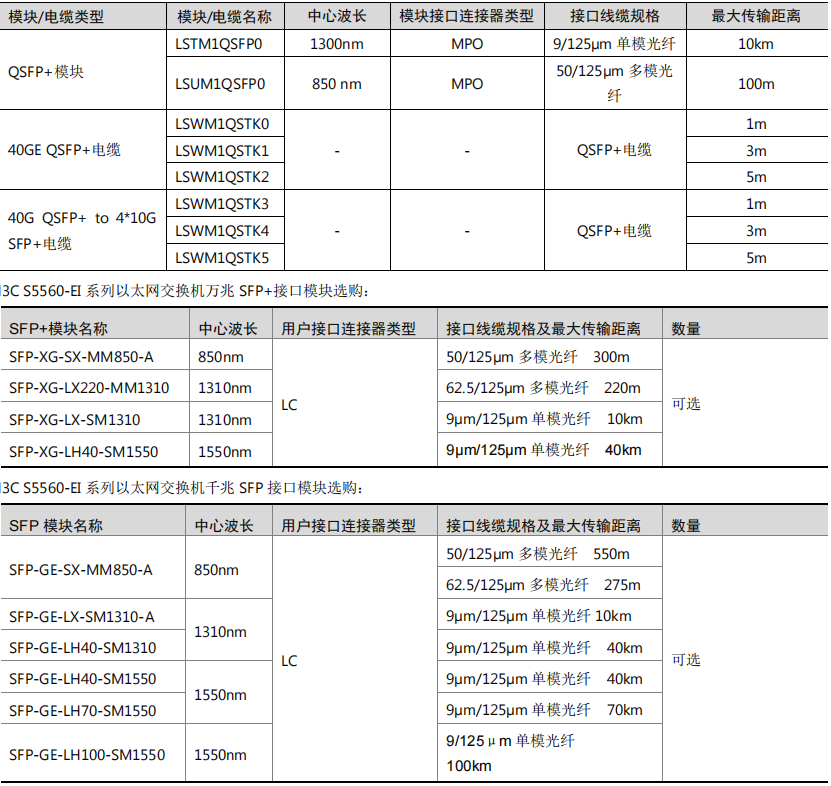

光模塊選購

H3C S5560-EI 系列以太網交換機萬兆 40G 接口模塊選購：

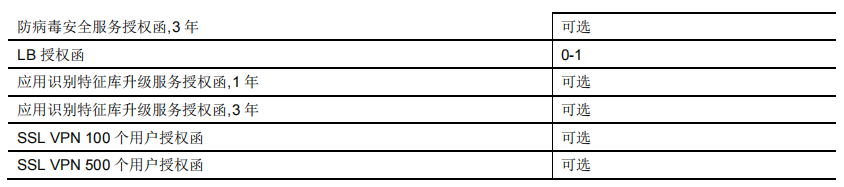

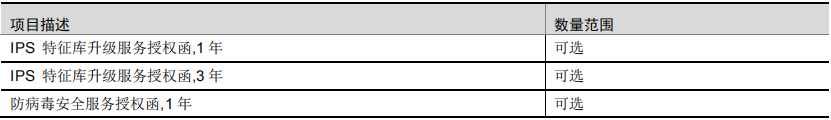

防火墻 license 選購

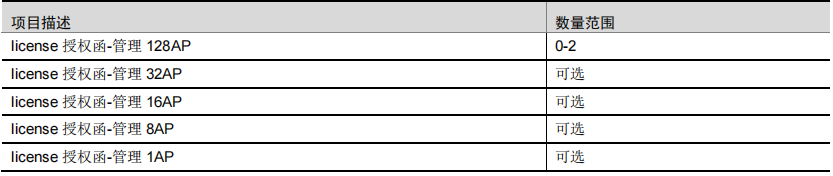

無線 License 選購
